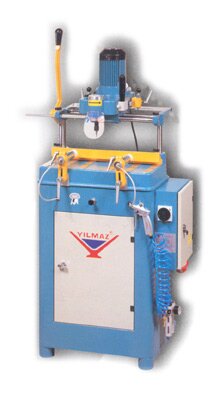

копировально-фрезерный станок
Yilmaz FR 220
Копировально-фрезерный станок Yilmaz FR 220 предназначен для фрезерования отверстия под ручки в пвх и алюминиевых профилях. Это один из самых простых копировально - фрезерный станок из всей серии Yilmaz. Станок снабжен ручными прижимами профиля.
Стандартная комплектация:
- ручные горизонтальные прижимы
- измерительный аппарат
- фрезы
Технические характеристики:
- мощность 1,2 кВт
- скорость вращения фрезы 3 000 об/мин
- габариты 600х550х1450 мм
- вес 73 кг
Дополнительная комплектация:
- дополнительные фрезы
- сменные матрица для механизма копирования
Эксплуатация:
1) Удостоверьтесь в чистоте и сухости поверхностей ролганга и всех остальных деталей, особенно ручек.
2) Очистите все поверхности станка от стружек и посторонних предметов. В целях защиты наденьте очки.
3) Проверьте плотность крепления фрезы.
4) Проверьте фрезу на прогиб, поломку и износ. При повреждениях замените ее на новую.
5) Копировально-фрезерный станок FR 220 предназначен для сверления отверстий под замки, ручки, петли и шпингалеты в профилях из, несодержащих сплавов железа, жесткого пластика, алюминия и деревянных профилях. Помимо этого существует возможность независимого открытия пазов и отверстий различных размеров.
6) Закрепите рабочие профили на станке при помощи прижимов.
7) Установите при помощи копировальных шаблонов гнезда под замок, ручки, петли и прочее.
8) Обеспечьте направление регулятора к отверстию, определенному на шаблоне.
9) Переведите переключатель запуска системы в положение «1».
10) Обеспечьте вращение фрезы продолжительным нажатием на кнопку-переключатель, расположенную на подвижной головке. Одновременно с этим передвиньте переключатель, связанный с кнопкой, тем самым открыв отверстие на преждевременно определенном месте. Для доступа до требуемой глубины продвиньте вниз ручку, регулирующую высоту.
11) По завершению процесса фрезерования отпустите давление на кнопку старта. Полная остановка вращения фрезы произойдет через 10 секунд после остановки станка.
12) Откройте прижимы копировально-фрезерного станка и снимите обработанную заготовку.
|
