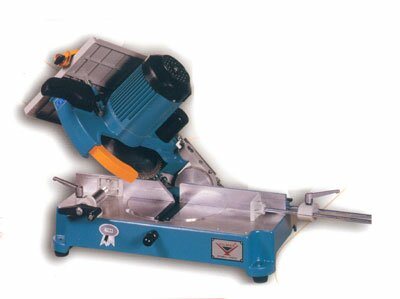

Одноголовочная маятниковая пила
Yilmaz KD 300
Одноголовочная маятниковая пила Yilmaz KD 300 применяется для резки ПВХ, алюминиевых и деревянных профилей.
Технические характеристики:
- ручная подача пильного диска
- диаметр пильного диска 300 мм
- посадочный диаметр пильного диска 30-32 мм
- возможные углы отреза профиля 15°, 22.5°, 30°, 45°, 90°
- максимальный размер заготовки 110х70, 130х65 (при резах под углом 90°)
- мощность 800 Вт
- скорость вращения пильного диска 3 000 об/мин
- габариты 560х450х450 мм
- вес 30 кг.
Дополнительная комплектация:
- рольганг
- станина
- пильный диск 300мм
Одноголовочная маятниковая пила
KY 300
Одноголовочная маятниковая пила используется для резки ПВХ и алюминиевых профилей. Подача пильного диска и прижим заготовки ручные. Имеет возможность наклона пильного диска влево.
Технические характеристики:
- ручная подача пильного диска
- диаметр пильного диска 300 мм
- посадочный диаметр пильного диска 30-32 мм
- возможные углы отреза профиля 15°, 22.5°, 30°, 45°, 90°
- наклон пильного диска влево на 15°, 30°, 45°.
- максимальный размер заготовки 110х70, 130х65 (при резах под углом 90°)
- максимальный размер заготовки 80х70, 100х65, 130х50 (при резах под углом 45°)
- мощность 800 Вт
- скорость вращения пильного диска 3 000 об/мин
- габариты 560х450х450 мм
- вес 30 кг.
Дополнительная комплектация:
- рольганг
- станина
- пильный диск 300мм
Процесс резки:
Разместите заготовку на поверхности одноголовочной маятниковой пилы и закрепите при помощи прижимов.
Приведите в работу мотор , нажав на кнопку пуска на ручке.
Вручную отрегулируйте продвижение фрезерования в соответствии с типом и размерами заготовки, приступите к работе, нажав на ручку.
По завершению операции переведите ручку в исходное положение, нажмите на кнопку.
В течение нескольких секунд вращение пильного диска прекратится.
Откройте прижим и снимите отрезанную заготовку со станка.
Угловая резка (прямая):
Переведите пильный диск в самое нижнее положение так, чтобы он смог войти в гнездо резки.
Извлеките шпиндель регулятора из гнезда.
Отрегулируйте требуемый угол резки путем передвижения ручки вправо и влево.
Разместите профиль на станке и закрепите прижимами.
Приступите к операции нормальной резки.
Угловая резка (под наклоном – для модели KY 300)
Ослабьте ручку.
Обеспечьте наклон головки влево.
Отрегулируйте требуемый угол на угловом регуляторе (Рисунок-3 №20) и зафиксируйте головку при помощи зажимной ручки.
Приступите к операции нормальной резки.
 |
Не приводите в работу одноголовочную маятниковую пилу, если пильный диск расположен на заготовке. Запуск одноголовочной маятниковой пилы должен производиться в верхнем положении. Опустите пилу на заготовку в состоянии вращения.
|
|
