зачистной станок

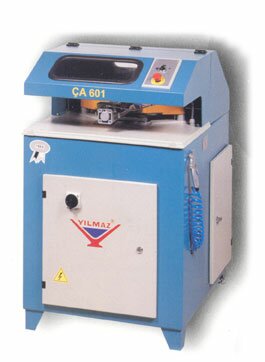

Yilmaz CA 601
Зачистной станок Yilmaz CA 601 предназначен для зачистки сварного угла пвх профилей под углом 90°. Механизм зачистки адаптирован к различным типам пвх профилей. Имеется привод для центровки угла, которая обеспечивает точную зачистку угла. На станок можно поставить 1 группу фрез и при фрезерование разных поверхностей необходимо будет её менять.
Технические характеристики:
- максимальный диаметр фрезы 230 мм
- посадочный диаметр фрезы 32 мм
- направление вращение фрезы правое (по часовой)
- движение фрезы справа налево
- возможность установки одной группы фрез и быстрой её смены
- мощность 1,2 кВт
- расход воздуха 60 л/мин
- скорость вращения фрезы 3 000 об/мин
- напряжение питания 230 В/50 Гц
- давление воздуха 6-8 атм
- габариты 780х900х1230 мм
- вес 200 кг
Эксплуатация:
1) Проверьте электрические и пневматические подсоединения.
2) Разместите сваренный профиль на станке и закрепите к скобам.
3) Отрегулируйте переключатель в соответствии с осуществляемым процессом.
4) Нажмите на педаль. По завершеню работы зачистной станок автоматически отключится. Не дотрагивайтесь руками до движующихся деталей.
5) В случае опасности нажмите на Аварийную кнопку, расположенную на панели управления
Замена фрез:
Зачистной станок позволяет осуществлять быструю смену фрез
1) Откройте заднюю крышку
2) Нажмите на кнопку. Оправка, крепящая пилу, поднимется наверх.
3) Снимите крепежную оправку и затем группу пил.
4) Произведите монтаж новой группы фрез, подготовленных в соответствии с обрабатываемым профилем, насадив их на шпиндель.
Повторно нажав на кнопку, закрепите на место снятую прежде крепежную оправку на зачистном станке.
|
